GLP型鼓型齿式联轴器

更新：2018/12/13 16:05:20点击：

产品品牌
产品型号

产品介绍

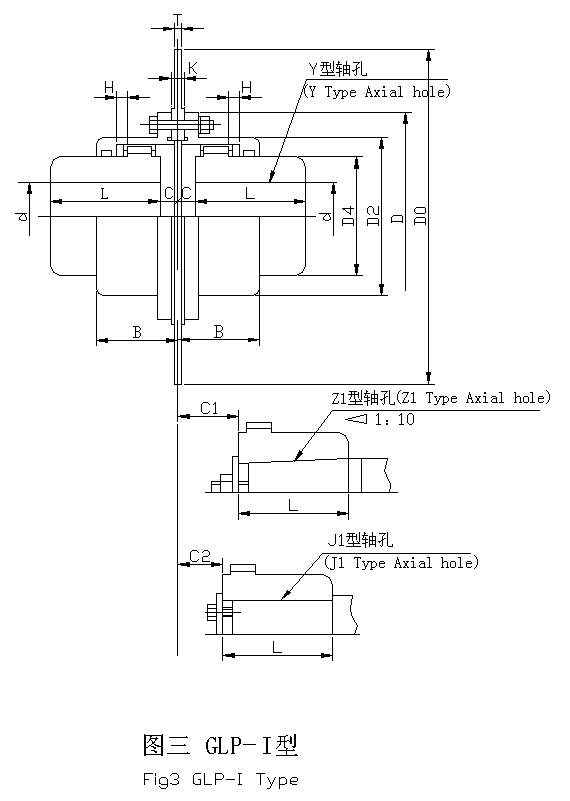

表三（Table 3）

型号	公称转矩 Tn N.m	许用转速 [n] r/min	轴孔直径		轴孔长度 L		D0	D	D2	D4	B	H	C	C1	C2	重量 kg	转动惯量 kg.m²	润滑脂 kg
					Y	J1Z1
			dmin	dmax
GLP1	630	4000	20	24	52	38	250 315	115	83	60	60	2	10	24	-	5.5	0.025	0.10
			25	28	62	44							4	19
			30	38	82	60								23	12
			40	42	112	84								29
GLP2	1000	4000	22	24	52	38	250 315	128	96	75	61	2	10	15	-	8.5	0.040	0.15
			25	28	62	44							4	19
			30	38	82	60								23	14
			40	56	112	84								29
GLP3	1800	4000	25	28	62	44	315 355	145	112	90	72.5	2	12	19	-	12	0.085	0.20
			30	38	82	60							4	23	14
			40	56	112	84								29
			60	63	142	107								36
GLP4	2800	4000	30	38	82	60	400 450 500	165	132	105	75	2.5	5	23	17	18	0.155	0.28
			40	56	112	84								29
			60	75	142	107								36
GLP5	4500	4000	30	38	82	60	400 450 500	185	153	125	81	2.5	5	23	17	25	0.280	0.45
			40	56	112	84								29
			60	75	142	107								36
			80	90	172	132								41
GLP6	6300	3750	40	56	112	84	450 500 560 630	206	170	140	92	2.5	5	29	20	38	0.450	0.65
			60	75	142	107								36
			80	95	172	132								41
			100	-	212	167								48
GLP7	10000	3300	40	56	112	84	450 500 560 630 710	230	188	155	103	3	6	29	20	50	0.780	0.80
			60	75	142	107								38
			80	95	172	132								43
			100	110	212	167								48
GLP8	14000	3000	60	75	142	107	500 560 630 710	258	214	180	110	3	6	38	20	75	1.400	0.95
			80	95	172	132								43
			100	125	212	167								48
			130	-	252	202								53

续表三（Table 3 continued）

型号	公称转矩 Tn N.m	许用转速 [n] r/min	轴孔直径		轴孔长度 L		D0	D	D2	D4	B	H	C	C1	C2	重量 kg	转动惯量 kg.m²	润滑脂 kg
					Y	J1Z1
			dmin	dmax
GLP9	20000	2650	60	75	142	107	560 630 710 800	290	242	200	118	3.5	7	38	28	100	2.500	1.30
			80	95	172	132
														43
			100	125	212	167
														48
			130	150	252	202								53
GLP10	31500	2350	75	-	142	107	630 710 800	325	276	230	131	3.5	7	38	28	150	5.100	1.60
			80	95	172	132								43
			100	125	212	167								48
			130	150	252	202								53
			160	170	302	242								63
GLP11	45000	2100	85	95	172	132	710 800 900	365	315	265	140	4	8	43	32	230	9.000	2.00
			100	125	212	167								48
			130	150	252	202								53
			160	180	302	242								63
GLP12	63000	1850	120	125	212	167	710 800 900	412	352	300	161	4.5	9	48	32	315	16.000	3.40
			130	150	252	202								53
			160	180	302	242								63
			190	200	352	282								76
GLP13	100000	1650	140	150	252	202	800 900	462	400	335	171.5	5.5	11	53	32	450	32.000	4.50
			160	180	302	242								63
			190	220	352	282								76
GLP14	160000	1500	160	180	302	242	900 1000	515	450	380	179.5	5.5	11	63	38	600	55.000	6.60
			190	220	352	282								76
			240	260	410	330								-
注：1.重量、转动惯量是按最大轴孔直径Y型孔计算的近似值，未计算制动盘。 2.重量、转动惯量不含制动盘

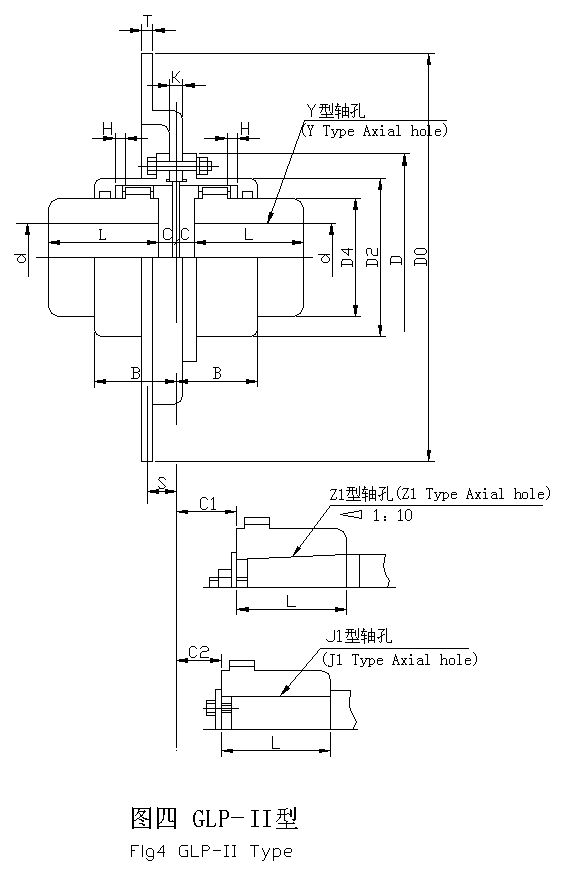

表四（Table 4）

制动盘直径 D0	T	K	S （Ⅱ型）
250	12.7	20	具体尺寸用户设计时确定
315
355
400
450
500
560
630
710	15	24
800
900
1000
